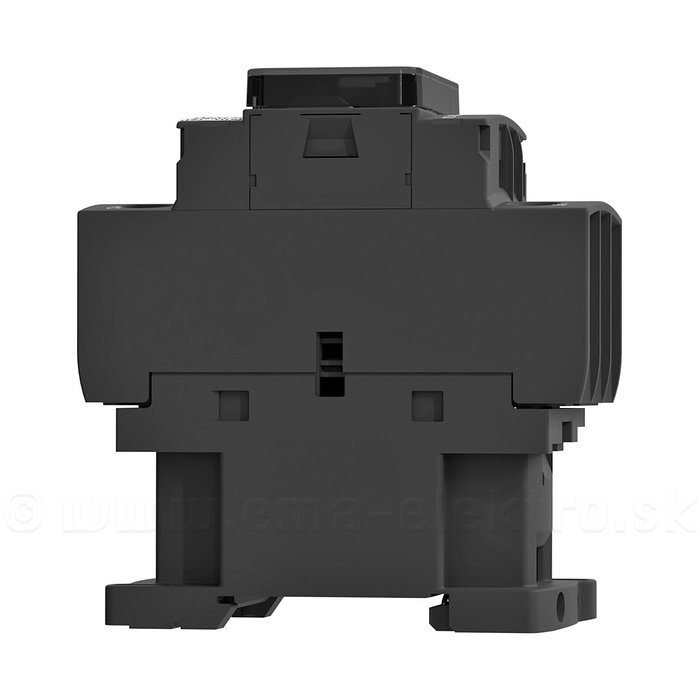

Stýkač Schneider Electric LC1D32P5, 32A
3-fázový stýkač 400V/32A - cievka 230V AC
Stýkače sa používajú na časté (diaľkové) spínanie elektrických obvodov a
zariadení spravidla väčších výkonov, hlavne trojfázových indukčných
motorov, vykurovacích telies, svetelných okruhov, kompresorov. Hlavné
prúdové kontakty sú umiestnené v oddelených spínacích komorách. Pomocné
kontakty umožňujú realizáciu rôznych automatizačných, riadiacich,
signalizačných, aretačných a logických funkcií. Voľba typu stýkačov
závisí od druhu spínaného prúdu, typu spínanej záťaže a typu kategórie
použitia. Stýkač TeSys je vybavený aj pomocnými kontaktmi 1xNO a
1xNC. Možnosť rozšírenia ďalšími pomocnými kontaktmi. Certifikácia podľa
viacerých noriem (IEC, UL, CSA, CCC, EAC, Marine), v súlade s normou
Green Premium (RoHS/REACh).
| ● Vysoký technický výkon |
| ● Možnosť rozšírenia pomocnými kontaktmi |
| ● Montáž na DIN lištu alebo montážnu dosku |
Technické parametre:
| Typové označenie |
LC1D32P5 |
| Rad | TeSys |
| Napájanie ovládacej cievky |
230V ~ |
| Menovitý prúd AC-3 (400V) |
32 A |
| Menovitý prevádzkový výkon AC-3 (400V) | 15 kW |
| Počet pólov |
3 |
| Radenie hlavných kontaktov | 3 x spínací (NO) |
| Počet pomocných kontaktov |
2 |
| Radenie pomocných kontaktov | 1 x spínací (NO) , 1 x rozpínací (NC) |
| Možnosť pridania pomocných kontaktov | ÁNO |
| Krytie | IP 20 |
| Normy | IEC/EN 60947 |
| Prierez pripojiteľných vodičov | uvedený v katalógu |
| Montáž |
na panel alebo DIN lištu TS-35 mm |
| Prevádzková teplota |
-40 až +60 ℃ |
| Pripojenie | skrutkové svorky |

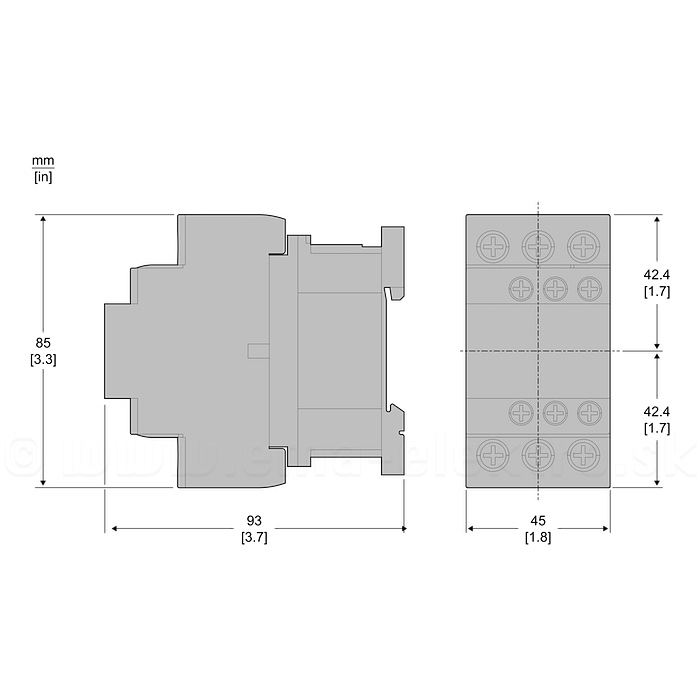

| Rozmery | 85 x 45 x 93 mm |
Súbory na stiahnutie
 Technický list - Stýkač TeSys LC1D32P5 | 05.06.2025 | 248,57 kB |
